| Guida rapida all'installazione | |
|---|---|
| Note sulla Sicurezza Posizionare il dispositivo come consigliato nella presente guida. Non esporre il dispositivo alla luce diretta del sole, in prossimità di fonti di calore, non ostruire i fori di ventilazione. Evitare il contatto del dispositivo e relativi cavi e accessori con l’acqua o altre fonti di umidità. Attenzione: per prevenire danni durante l'installazione, assicurarsi che il dispositivo NON sia collegato all’alimentazione e che il monitor sia spento. |
|
| Posizionamento verticale del dispositivo Il dispositivo è fornito assieme al supporto per il posizionamento verticale. Utilizzare il dispositivo con la base come mostrato nella figura a fianco. Per una maggiore stabilità la base può essere fissata al dispositivo nella parte inferiore utilizzando la vite in dotazione. |
|
| Installazione sul retro del monitor con aggancio VESA Il dispositivo può essere installato anche sul retro di un monitor utilizzando l’apposito kit di fissaggio VESA (opzione P/N 80EC00048).  Il kit include la staffa di fissaggio con standard di foratura VESA. |
|

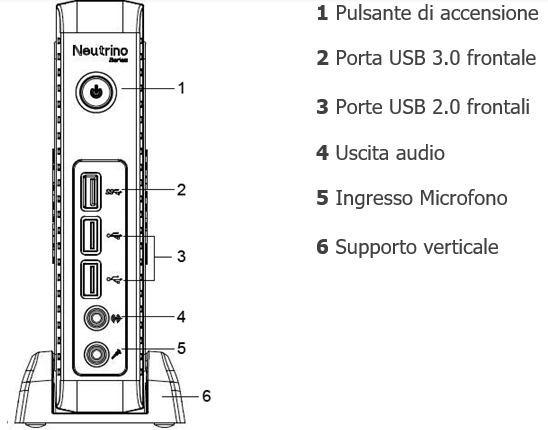

| Dispositivo Vista anteriore   |
|

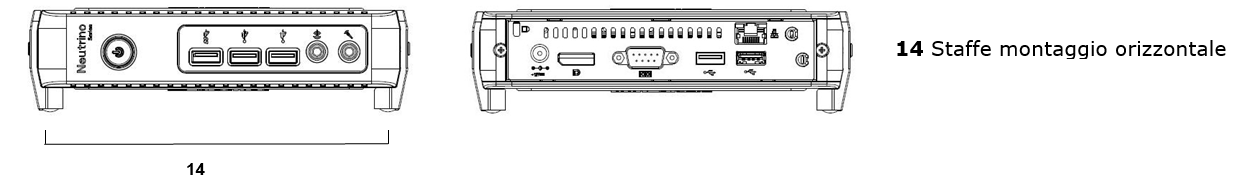

Vista horizontale |
|

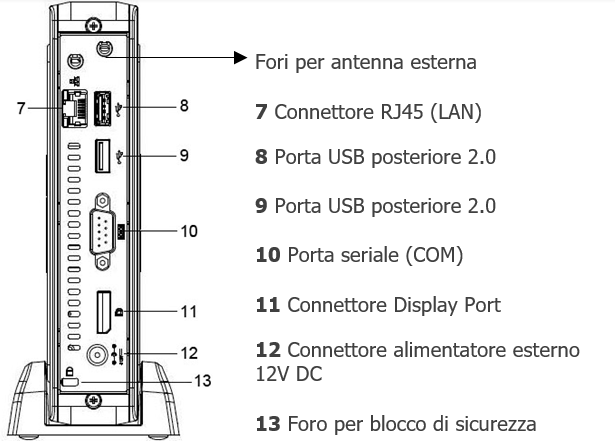

| Collegamento del monitor Collegare il cavo Display Port del monitor al connettore video primario DP (11) posto sul retro del dispositivo. Prima di collegarlo, assicurarsi che il monitor sia spento. |
|
| Collegamento del cavo di rete Collegare il cavo Ethernet RJ45 alla porta (7) LAN (10/100/1000Mbps Base-T Ethernet) posta sul retro del terminale. |
|
| Collegamento di periferiche USB Le periferiche USB possono essere collegate indipendentemente sui connettori frontali (2 e 3) o posteriori (8 e 9). Il colore azzurro del connettore USB indica la versione 3.0. |
|
| Collegamento di periferiche RS232 Le periferiche RS232 possono essere collegate al connettore posteriore COM1 (10). |
|
| Collegamento dell’alimentatore Inserire lo spinotto dell’alimentatore nel connettore (12) indicato nella figura. Collegare il cavo di rete all’alimentatore e alla presa di corrente. L'alimentatore riconoscerà automaticamente la tensione di alimentazione di rete (110-240 V AC). |
|
| Accensione del dispositivo Per accendere il dispositivo, utilizzare il tasto di accensione (1). La luce VERDE indica che il dispositivo è alimentato e acceso. Pochi secondi dopo l’accensione, comparirà a video la sequenza di caricamento. La sequenza e il tempo possono variare in base al modello acquistato. |
|
| Una volta terminata questa fase, seguire le informazioni a video per eseguire la configurazione di base. |
Username and Password preimpostate (Case sensitive)
| ThinOX | Windows IoT | |
|---|---|---|
| Administrator | ||
| Username | -- | Admin |
| Password | -- | Admin |
| User | ||
| Username | -- | User |
| Password | -- | User |
