| Guía de instalación | |
|---|---|
| Notas de seguridad Colocar el dispositivo como se recomienda en esta guía. No exponer el dispositivo a la luz solar directa, cerca de fuentes de calor, no bloquear los orificios de ventilación. Evitar el contacto del dispositivo, sus cables y accesorios con agua u otras fuentes de humedad. Advertencia: para evitar daños durante la instalación, asegurarse de que el dispositivo NO esté conectado a la fuente de alimentación y que el monitor está apagado. |
|

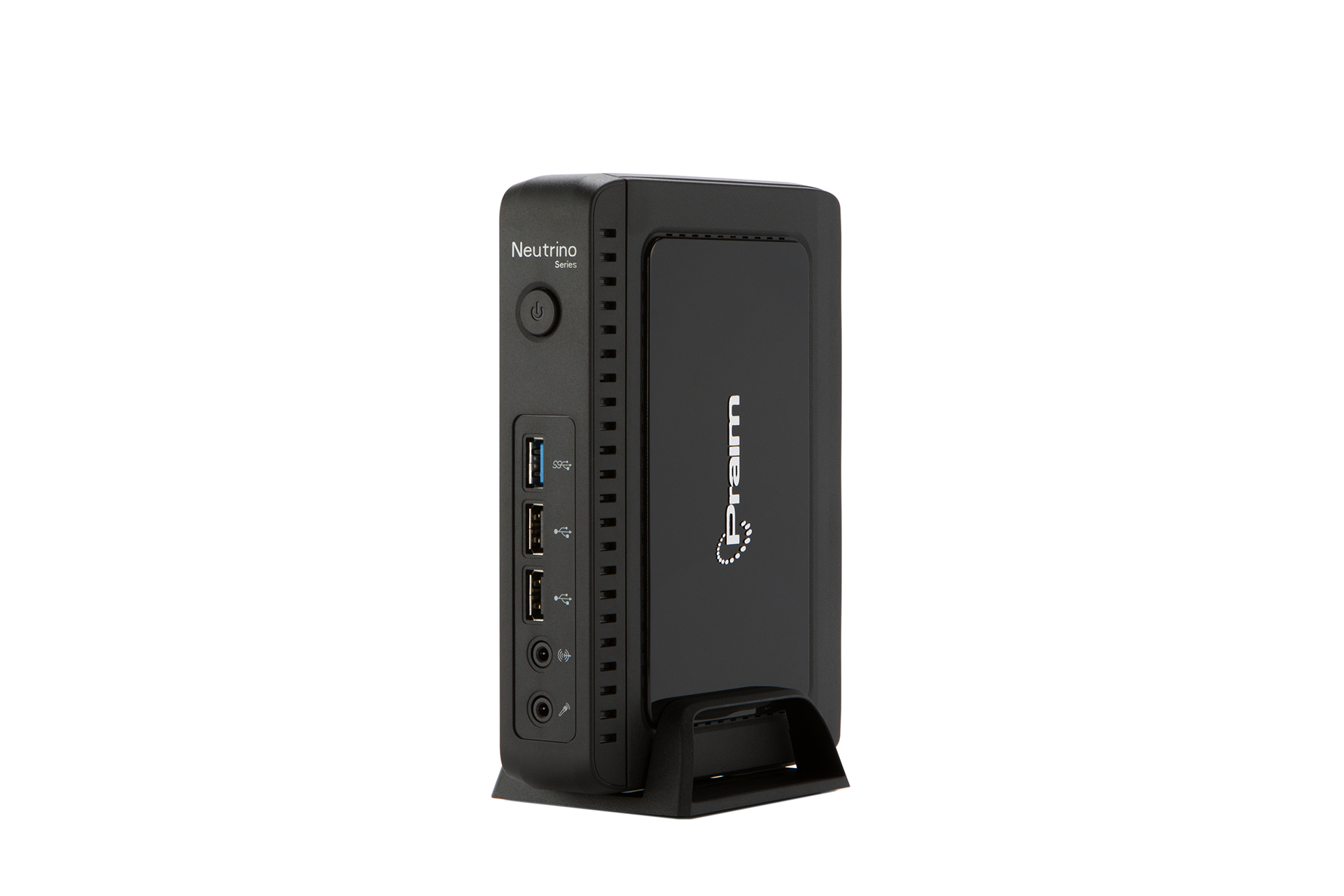

| Posicionamiento vertical del dispositivo El dispositivo se suministra con el soporte para posicionamiento vertical. Utilizar el dispositivo con la base como se muestra en la figura. Para una mayor estabilidad, la base se puede fijar al dispositivo en la parte inferior mediante el tornillo suministrado. |
|

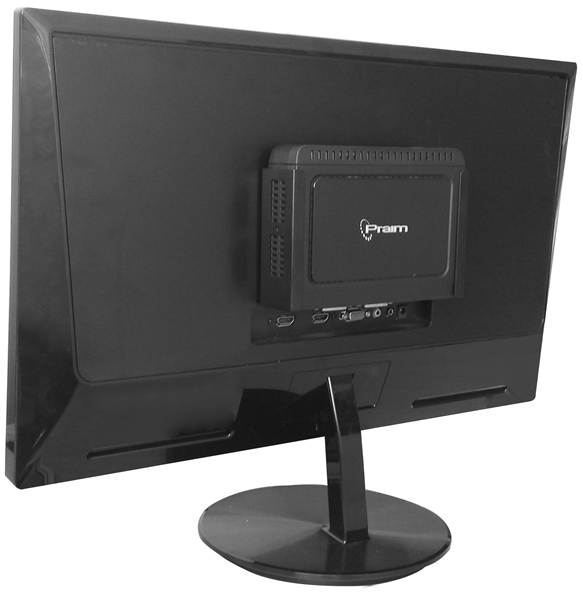

| Instalación en la parte posterior del monitor con gancho VESA El dispositivo también se puede instalar en la parte posterior de un monitor utilizando el kit de fijación VESA especial (opción P/N 80EC00048).  El kit incluye el soporte de fijación con estándar de perforación VESA. |
|

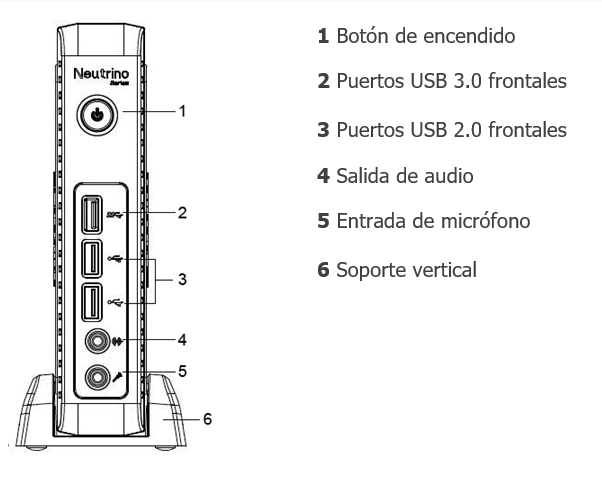

| Dispositivo Vista Frontal   |
|

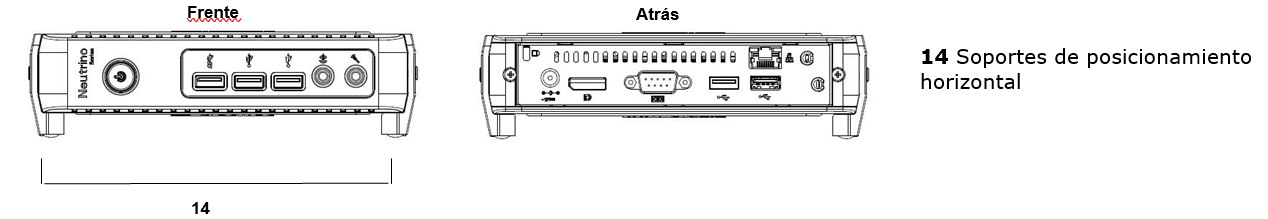

Vista Horizontal |
|

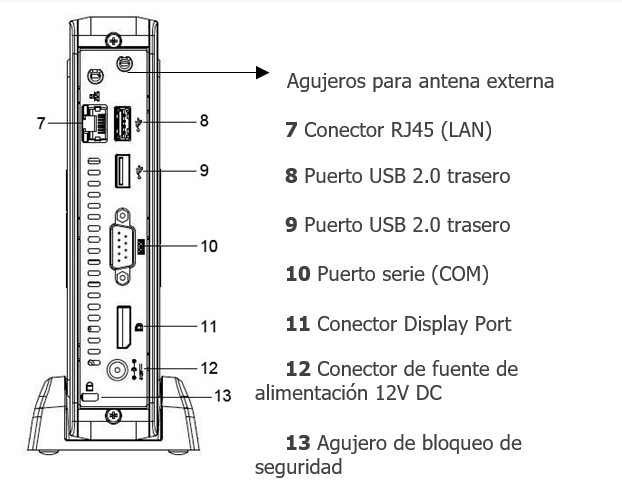

| Conexión del monitor Conectar el cable Display Port del monitor al conector de video DP (11) en la parte posterior del dispositivo. Antes de conectarlo, asegurarse de que el monitor está apagado. |
|
| Conexión del cable de red Conectar el cable Ethernet RJ45 al puerto (7) LAN (Ethernet Base-T 10/100/1000Mbps) en la parte posterior del dispositivo. |
|
| Conexión de periféricos USB Los periféricos USB se pueden conectar independientemente en los conectores frontales (2 y 3) o traseros (8 y 9). El color azul del conector USB indica la versión 3.0. |
|
| Conexión de periféricos RS232 Los periféricos RS232 se pueden conectar al conector COM1 trasero (10). |
|
| Conexión de la fuente de alimentación Insertar el enchufe de la fuente en el conector (12) que se muestra en la figura. Conectar el cable a la fuente de alimentación y, en seguida, enchufar el cable de la fuente de alimentación a un tomacorriente. La fuente de alimentación reconocerá automáticamente la tensión de alimentación de la red (110-240 V CA). |
|
| Encendido del dispositivo Para encender el dispositivo, usar el botón de encendido (1). La luz VERDE indica que el dispositivo está alimentado y encendido. Unos segundos después de encender, la secuencia de carga aparecerá en la pantalla. La secuencia y el tiempo pueden variar según el modelo. |
|
| Una vez finalizada esta fase, seguir la información en pantalla para realizar la configuración básica. |
Default Username and Password (Case sensitive)
| ThinOX | Windows IoT | |
|---|---|---|
| Administrator | ||
| Username | -- | Admin |
| Password | -- | Admin |
| User | ||
| Username | -- | User |
| Password | -- | User |
